UML 状态机图：关键概念、示例及其应用

在软件开发过程中，统一建模语言（UML）是一种强大的工具，用于可视化和文档化系统的结构和行为。UML 状态机图是 UML 的一部分，用于描述对象在其生命周期内的状态变化。本文将介绍 UML 状态机图的关键概念、示例及其应用。

什么是 UML 状态机图？

UML 状态机图是一种行为图，用于描述对象在其生命周期内的状态变化。它展示了对象如何从一个状态转换到另一个状态，以响应事件或满足条件。状态机图通常用于模拟有限状态机（FSM），其中对象在有限数量的状态之间转换。

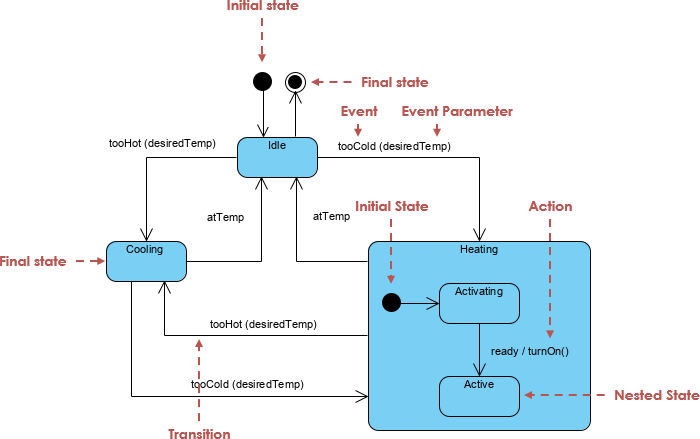

关键概念

1. 状态（State）：
   • 状态表示对象在特定时间点的条件或情况。每个状态都有一个唯一的名称和可选的进入、退出操作。
2. 转换（Transition）：
   • 转换是从一个状态到另一个状态的变化。转换由事件触发，并且可以有守卫条件和操作。
3. 事件（Event）：
   • 事件是触发状态转换的外部或内部刺激。事件可以是时间事件、信号事件或调用事件。
4. 初始状态（Initial State）：
   • 初始状态是对象生命周期的起点。它通常用一个实心圆圈表示。
5. 最终状态（Final State）：
   • 最终状态是对象生命周期的终点。它通常用一个带圆圈的实心圆圈表示。
6. 复合状态（Composite State）：
   • 复合状态是包含子状态的状态。它允许状态机图分层和模块化。

示例

以下是使用 PlantUML 的一些 UML 状态机图示例，展示了如何应用这些关键概念。

示例 1：简单的状态机图

在这个示例中，我们模拟一个简单的灯泡系统，其中灯泡可以处于开或关状态。

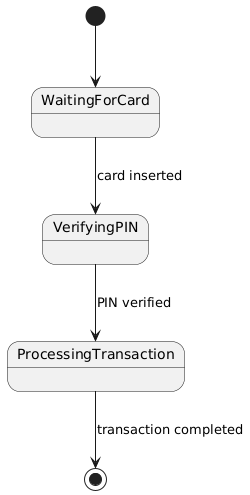

示例 2：带有复合状态的状态机图

在这个示例中，我们模拟一个 ATM 系统，其中 ATM 可以处于不同的子状态，如等待卡片、验证 PIN 和处理交易。

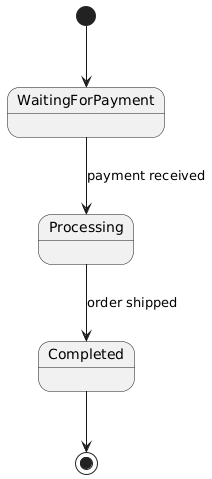

示例 3：带有事件和守卫条件的状态机图

在这个示例中，我们模拟一个订单处理系统，其中订单可以处于不同的状态，如等待支付、处理中和已完成。

应用

UML 状态机图在软件开发中有广泛的应用，包括：

1. 系统设计：
   • 状态机图可以帮助设计复杂系统的行为，确保所有可能的状态和转换都被考虑在内。
2. 需求分析：
   • 在需求分析阶段，状态机图可以用于描述系统的动态行为，帮助利益相关者理解系统的工作方式。
3. 测试：
   • 状态机图可以用于生成测试用例，确保系统在所有可能的状态和转换下都能正确运行。

状态机图与活动图的比较

在统一建模语言（UML）中，状态机图和活动图都是用于描述系统行为的重要工具。尽管它们有一些相似之处，但它们在用途、结构和表示方式上有显著差异。本文将讨论状态机图和活动图的区别，并提供一个比较表格。

状态机图（State Machine Diagram）

状态机图用于描述对象在其生命周期内的状态变化。它展示了对象如何从一个状态转换到另一个状态，以响应事件或满足条件。状态机图通常用于模拟有限状态机（FSM），其中对象在有限数量的状态之间转换。

活动图（Activity Diagram）

活动图用于描述系统的动态行为，特别是工作流和业务流程。它展示了活动的顺序，包括并行和分支流程。活动图类似于流程图，但提供了更多的UML特定功能，如泳道（swimlanes）和对象流。

比较表格

状态机图和活动图都是UML中描述系统行为的重要工具，但它们在用途、结构和表示方式上有显著差异。状态机图主要用于描述对象在其生命周期内的状态变化，适用于需要描述对象状态变化的系统。活动图则用于描述系统的动态行为，特别是工作流和业务流程，适用于需要描述复杂工作流和业务流程的系统。通过理解这两种图的区别和应用场景，开发团队可以更有效地选择合适的工具来模拟和设计系统行为。

结论

UML 状态机图是一种强大的工具，用于描述对象在其生命周期内的状态变化。通过理解关键概念并应用示例，开发团队可以更有效地设计、分析和测试复杂系统。无论是简单的灯泡系统还是复杂的订单处理系统，状态机图都提供了一种直观和结构化的方法来模拟系统行为。
