ArchiMate是由开放集团ArchiMate论坛维护的开放集团标准。

后续版本定期发布，最新版本为2016年年中发布的ArchiMate3.0。它包括企业架构建模语言规范以及ArchiMate框架。

在ArchiMate中，模型定义为“概念集合”，概念定义为“元素或关系”。企业架构建模语言规范提供了特定于企业架构领域的概念的精确定义和说明。这种建模语言可以用来表示企业架构，也可以用来描述它们随时间的变化。

ArchiMate框架

ArchiMate®框架如图1所示。它支持对ArchiMate®建模语言定义的核心实体进行分类。该框架沿着两个维度对这些核心实体进行分类。

图1：ArchiMate3.0规范中规定的ArchiMate框架。

[来源：ArchiMate3.0规范，开放集团标准。标准。开放集团，2016年。]

第一维度的核心实体被分配到企业架构模型的不同层。在新的ArchiMate3.0版中，企业体系结构模型分为战略（如能力）、业务（如业务参与者）、应用程序（如。

应用程序功能）、技术（如工件）、物理（如设施）和实现与迁移（如可交付成果）层。关于单个实体的图形表示，实体所属的层使用不同的颜色表示。

第二个维度由四个方面组成，核心实体被分配到这四个方面。在元素的图形表示中，元素对方面的分配是使用不同的形状可视化的。第一个方面表示活动结构，捕捉显示实际行为的主体（谁？）。这些活动结构使用带有方形角的框和右上角的图标表示。行为方面表示活动结构的行为（如何？），并使用带有圆角的框和右上角的图标进行可视化。被动结构是在对象上执行行为（什么？）。没有全局方法可以根据形状将它们可视化。

最后，动机是ArchiMate®框架的第四个方面（为什么？）。分配给这一方面的元素使用带有对角的方框来描述，但也用颜色编码，这表明它也构成了一个层。

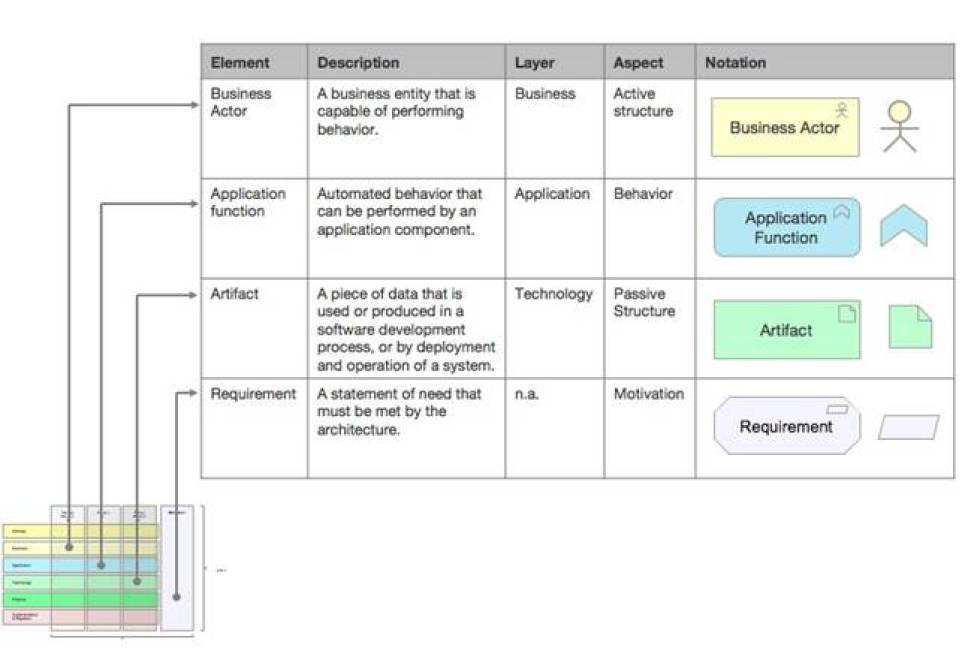

图2显示了ArchiMate®建模语言元素的语言符号摘录及其定义和对层和方面的赋值。
