在本系列的Chapter 1 中，我们概述了ArchiMate概念，这些概念象征着构成 TOGAF 架构框架的工件。每个概念之间都有特定的关系，代表流程、依赖关系、实现等。关系通常有特定的配对，但并非总是如此。

ArchiMate 语言还定义了一组核心通用关系，每个通用关系都可以连接一组预定义的源和目标概念（在大多数情况下是元素，但在少数情况下还有其他关系） . 这些关系中有许多是“超载”的；即，它们的确切含义因它们连接的源和目标概念而异。

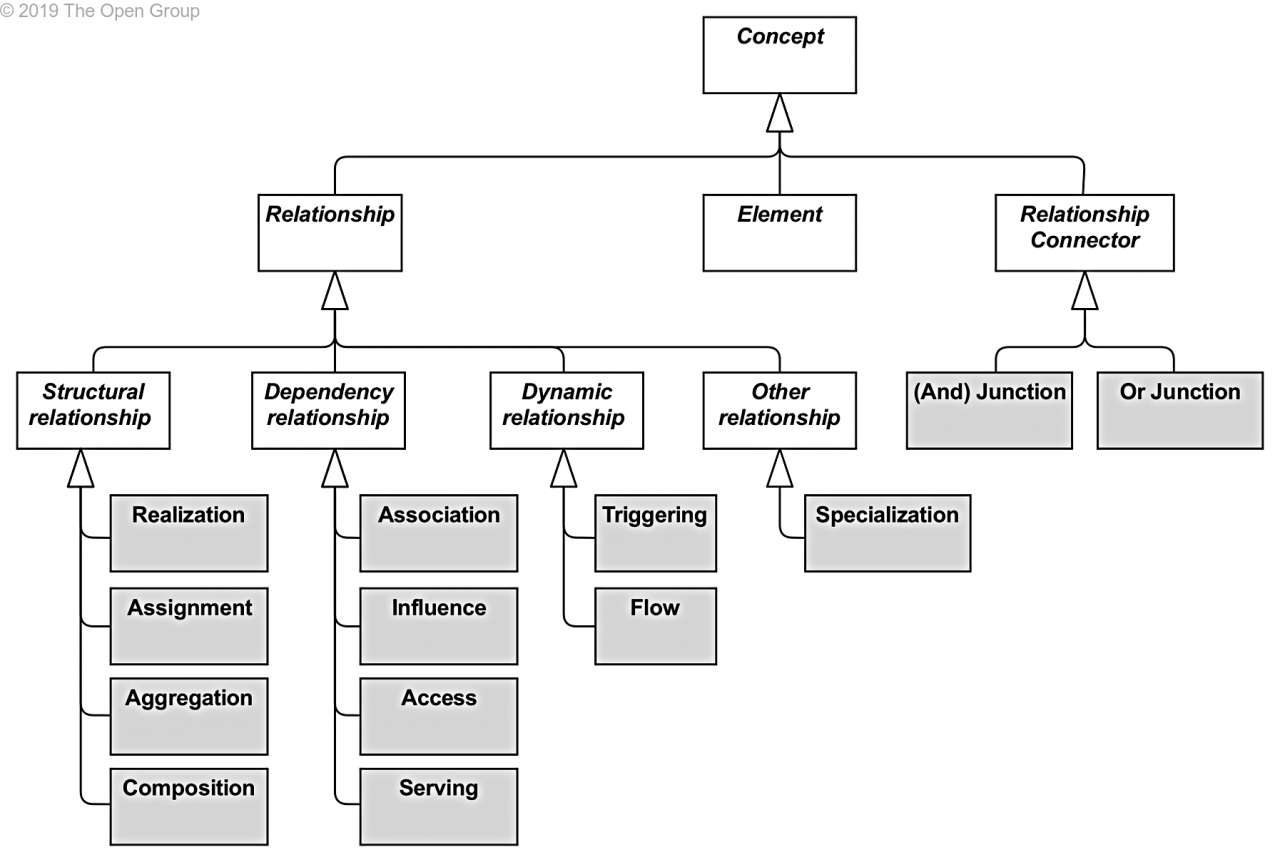

关系分类如下（ 见图）：

•结构 关系 (Structure Relationship)，对相同或不同类型概念的静态构造或组合进行建模

•依赖关系(Dependency Relationship)，对如何使用元素来支持其他元素进行建模

•动态 关系 (Dynamic Relationship)，用于对元素之间的行为依赖性进行建模

•不属于上述类别之一的其他关系 (other relationship)

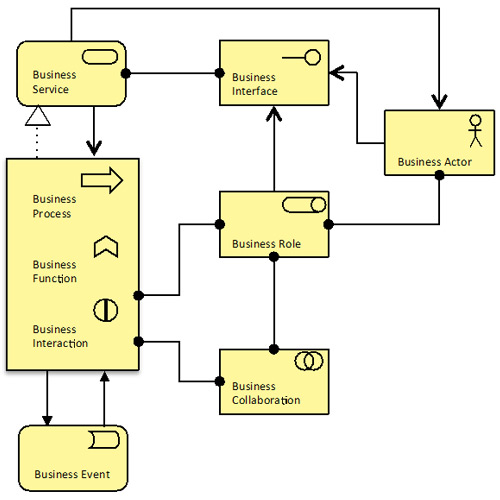

考虑下图：

​

方框符号代表概念，连接符代表关系。该图显示了这些概念之间的关系：赋值、触发器、实现和使用。

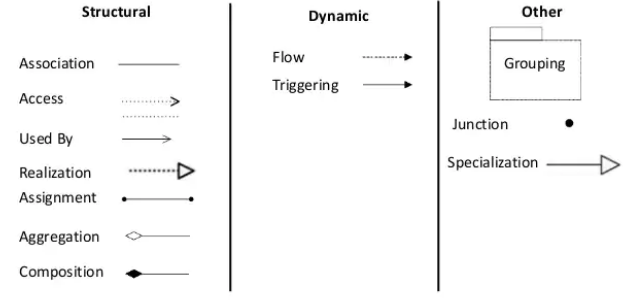

关系定义

结构核心关系

关联 (Assoication)：建模对象之间的关系，而该关系未被另一种更具体的关系覆盖。通常在关系未知或与观点不相关时使用。

​

访问 (Access)：模拟行为概念对业务或数据对象的访问。

​

通过使用 (Used by): 通过流程、功能或交互对服务的使用进行建模，通过角色、组件或协作对接口的访问进行建模。

​

实现 (Realization)：将逻辑实体与实现它的更具体的实体联系起来；即真实对象的逻辑表示（数据对象是真实的；报表是数据对象实现的逻辑实体）。

​

分配 (Assignment)：将行为单元与执行它们的活动元素（例如，角色、组件）或角色与实现它们的参与者联系起来。

​

聚合 (Aggregation)：表示一个对象将许多其他对象组合在一起。对象可以聚合为多个聚合对象。组合：表示一个对象由一个或多个其他对象组成。后面的对象只能是一个组合的一部分。

​

​

动态核心关系

流程 (Flow)：描述流程、功能、交互和事件之间的信息或价值的交换或转移。

​

触发器 (Trigger)：描述过程、功能、交互和事件之间的时间或因果关系。

​

其他核心关系

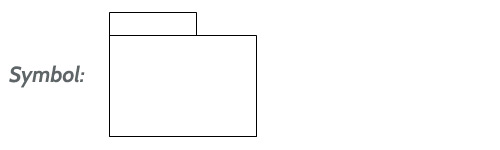

分组 (Grouping)：表示相同或不同类型的对象基于某些共同特征属于一起。

​

连接 (Junction)：用于连接相同类型的关系。

​

特化 (Specialization)：表示一个对象是另一个对象的特化。

​

动机延伸关系

动机关系处理动机概念之间的交互/依赖关系，例如驱动因素、目标、原则等。其中两种关系类似于核心关系，但具有不同的内涵：聚合和实现。影响关系是 Motivation 独有的。

聚合：模拟将某个意图划分为多个意图（箭头指向更一般的、未分割的意图）。

​

实现：某种目的通过某种方式实现的模型。

​

**影响：**某些动机元素对另一个动机元素的实现具有积极或消极影响的模型。

下次…

在下一篇博客文章中，我们将演示如何结合概念和关系来创建视点和其他可视

​
